【新製品】45°超硬ロングウラ面取りカッター
製品ラインナップ

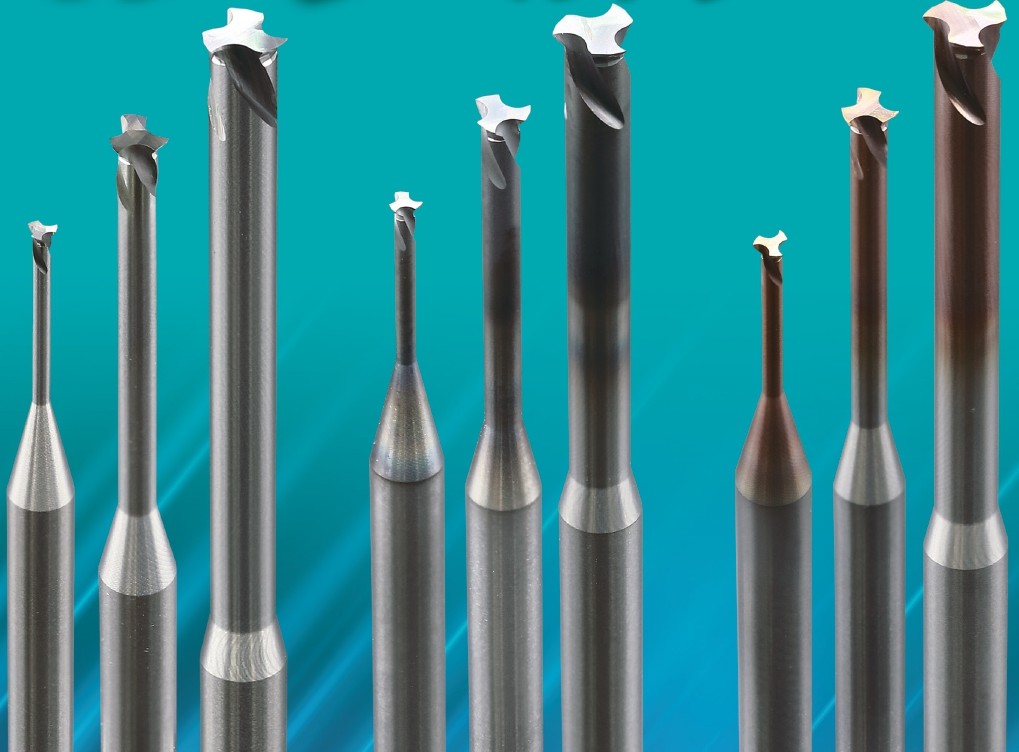

45°超硬ロングウラ面取りカッター
| 型番 ノンコートタイプ | 先端径 D1 | ニゲ径 D2 | 切刃長 K | ニゲ長 L1 | 有効刃長 H | 刃数 | シャンク径 DS | 全長 L |
| LBC45-1.4-0.82-9 | 1.4 | 0.82 | 0.39 | 9 | 0.24 | 3 | 3 | 80 |
| LBC45-1.8-1.2-18 | 1.8 | 1.2 | 0.4 | 18 | 0.25 | 3 | 3 | 80 |
| LBC45-2.4-1.5-18 | 2.4 | 1.5 | 0.55 | 18 | 0.4 | 3 | 3 | 80 |
| LBC45-3.0-1.95-27 | 3.0 | 1.95 | 0.625 | 27 | 0.475 | 3 | 3 | 80 |
| LBC45-4.0-3.0-30.6 | 4.0 | 3.0 | 0.6 | 30.6 | 0.45 | 3 | 4 | 90 |
| LBC45-5.8-4.35-43.2 | 5.8 | 4.35 | 0.825 | 43.2 | 0.675 | 3 | 6 | 100 |
| 型番 コーティングタイプⅠ | 先端径 D1 | ニゲ径 D2 | 切刃長 K | ニゲ長 L1 | 有効刃長 H | 刃数 | シャンク径 DS | 全長 L |
| TLBC45C-1.4-0.82-7.5 | 1.4 | 0.82 | 0.39 | 7.5 | 0.24 | 3 | 3 | 80 |
| LBC45C-1.8-1.2-15 | 1.8 | 1.2 | 0.4 | 15 | 0.25 | 3 | 3 | 80 |
| LBC45C-2.4-1.5-15 | 2.4 | 1.5 | 0.55 | 15 | 0.4 | 3 | 3 | 80 |
| LBC45C-3.0-1.95-22.5 | 3.0 | 1.95 | 0.625 | 22.5 | 0.475 | 3 | 3 | 80 |
| LBC45C-4.0-3.0-25.5 | 4.0 | 3.0 | 0.6 | 25.5 | 0.45 | 3 | 4 | 90 |
| LBC45C-5.8-4.35-36 | 5.8 | 4.35 | 0.825 | 36 | 0.675 | 3 | 6 | 100 |
| 型番 コーティングタイプⅡ | 先端径 D1 | ニゲ径 D2 | 切刃長 K | ニゲ長 L1 | 有効刃長 H | 刃数 | シャンク径 DS | 全長 L |
| LBC45CS-1.4-0.82-8 | 1.4 | 0.82 | 0.39 | 8 | 0.24 | 3 | 3 | 80 |
| LBC45CS-1.8-1.2-16 | 1.8 | 1.2 | 0.4 | 16 | 0.25 | 3 | 3 | 80 |
| LBC45CS-2.4-1.5-16 | 2.4 | 1.5 | 0.55 | 16 | 0.4 | 3 | 3 | 80 |
| LBC45CS-3.0-1.95-24 | 3.0 | 1.95 | 0.625 | 24 | 0.475 | 3 | 3 | 80 |
| LBC45CS-4.0-3.0-27.2 | 4.0 | 3.0 | 0.6 | 27.2 | 0.45 | 3 | 4 | 90 |
| LBC45CS-5.8-4.35-38.4 | 5.8 | 4.35 | 0.825 | 38.4 | 0.675 | 3 | 6 | 100 |
新製品発売
※型番表は変更になる可能性がございます。

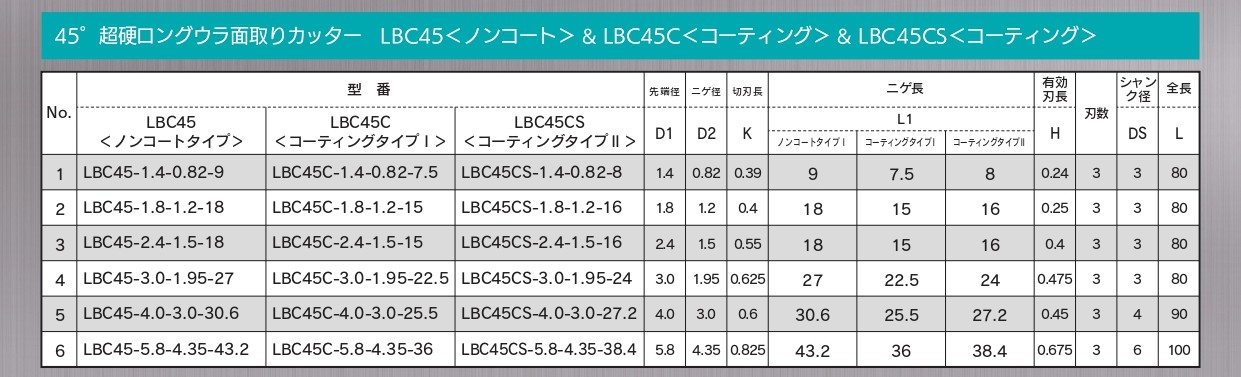

型番表

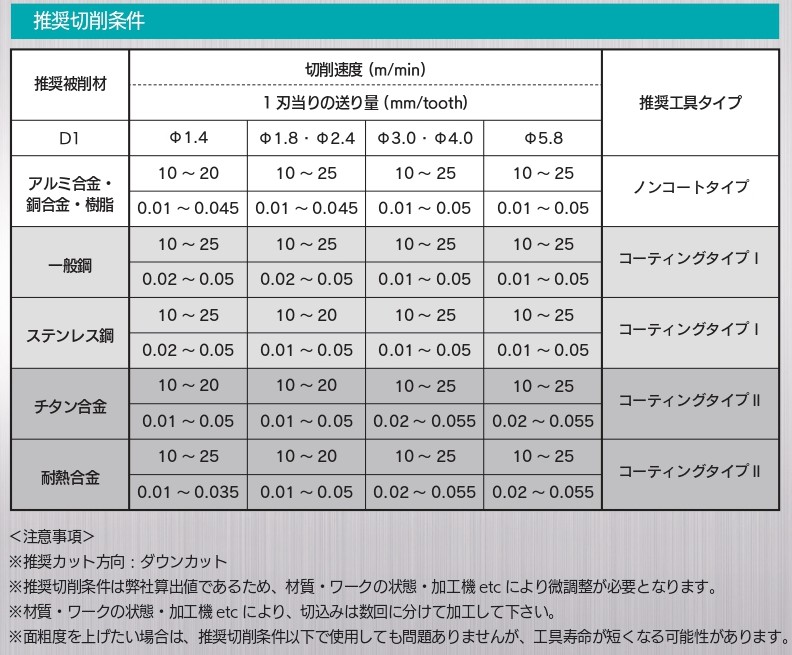

推奨切削条件表
