内径 ネジ逃げホルダー
（くし刃型）
製品ラインナップ
内径用ホルダー・くし刃型(PCDインサートチップ&ホルダー)カタログダウンロードはこちら
| 型式 | 寸法/ H1 | 寸法/ H2 | 寸法/ W | 寸法/ L | 寸法/ F | 寸法/ L2 | 寸法/ 最小加工径 | 寸法/ 基準刃先 | 在庫 | 対応インサート | レンチ | クランプねじ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NT-1（すくい付） | 12 | 12 | 16 | 150 | 5.5 | 50 | φ28 | W0.5 R0.1 | ● | VCMW1103－W05R○○NT VCMW1103○○NT | T-8 | M2.5 |
| NT-2（すくい付） | 16 | 12 | 16 | 150 | 5.5 | 50 | φ28 | W0.5 R0.1 | ● | VCMW1103－W05R○○NT VCMW1103○○NT | T-8 | M2.5 |
| NT-5（すくい付） | 25 | 18 | 25 | 200 | 7.5 | 100 | φ42 | W0.5 R0.1 | △ | VCMW1604－W05R○○NT VCMW1604○○NT | T-15 | M4.0 |
NT-5は、刃角が※39°となります。ご注意下さい。
●：在庫品
△：受注生産品

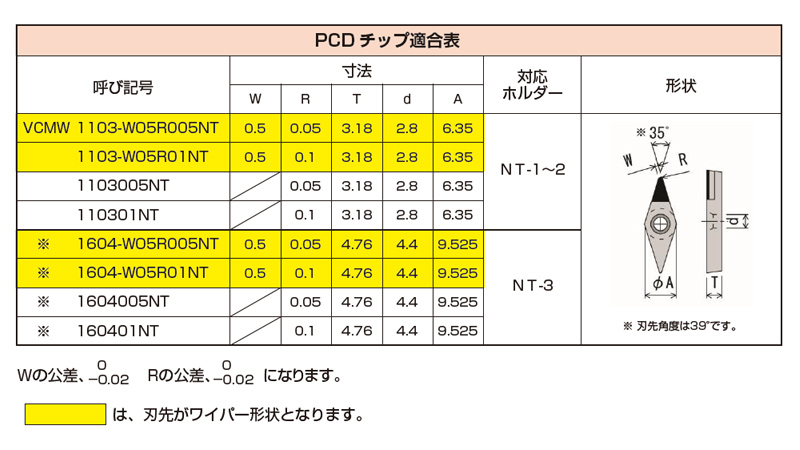

PCDチップ適合表
