【30°】超硬ウラ面取りカッター
製品ラインナップ
推奨被削材
★ノンコートタイプ ：アルミ合金・チタン合金
★コーティングタイプ：ステンレス鋼・一般鋼・耐熱合金

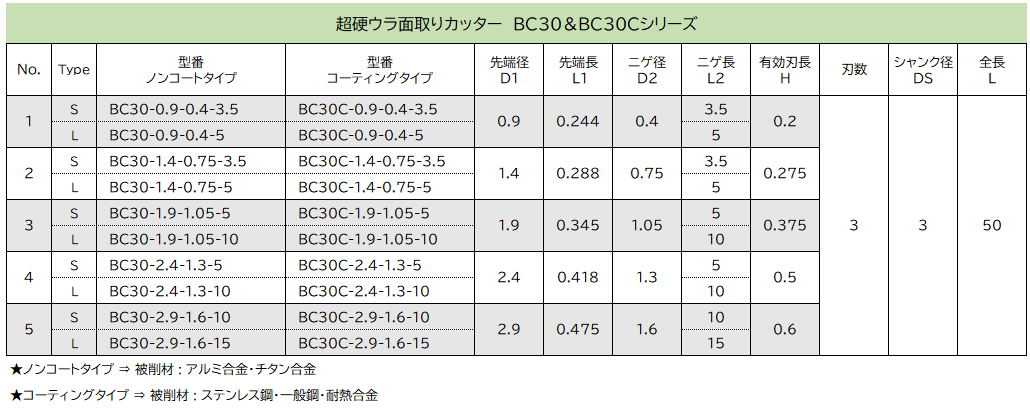

| 型番 ノンコートタイプ | 型番 コーティングタイプ | 先端径 D1 | 先端長 L1 | ニゲ径 D2 | ニゲ長 L2 | 有効刃長 H | 刃数 | シャンク径 DS | 全長 L |
|---|---|---|---|---|---|---|---|---|---|
| BC30-0.9-0.4-3.5 | BC30C-0.9-0.4-3.5 | 0.9 | 0.244 | 0.4 | 3.5 | 0.2 | 3 | 3 | 50 |
| BC30-0.9-0.4-5 | BC30C-0.9-0.4-5 | 0.9 | 0.244 | 0.4 | 5 | 0.2 | 3 | 3 | 50 |
| BC30-1.4-0.75-3.5 | BC30C-1.4-0.75-3.5 | 1.4 | 0.288 | 0.75 | 3.5 | 0.275 | 3 | 3 | 50 |
| BC30-1.4-0.75-5 | BC30C-1.4-0.75-5 | 1.4 | 0.288 | 0.75 | 5 | 0.275 | 3 | 3 | 50 |
| BC30-1.9-1.05-5 | BC30C-1.9-1.05-5 | 1.9 | 0.345 | 1.05 | 5 | 0.375 | 3 | 3 | 50 |
| BC30-1.9-1.05-10 | BC30C-1.9-1.05-10 | 1.9 | 0.345 | 1.05 | 10 | 0.375 | 3 | 3 | 50 |
| BC30-2.4-1.3-5 | BC30C-2.4-1.3-5 | 2.4 | 0.418 | 1.3 | 5 | 0.5 | 3 | 3 | 50 |
| BC30-2.4-1.3-10 | BC30C-2.4-1.3-10 | 2.4 | 0.418 | 1.3 | 10 | 0.5 | 3 | 3 | 50 |
| BC30-2.9-1.6-10 | BC30C-2.9-1.6-10 | 2.9 | 0.475 | 1.6 | 10 | 0.6 | 3 | 3 | 50 |
| BC30-2.9-1.6-15 | BC30C-2.9-1.6-15 | 2.9 | 0.475 | 1.6 | 15 | 0.6 | 3 | 3 | 50 |

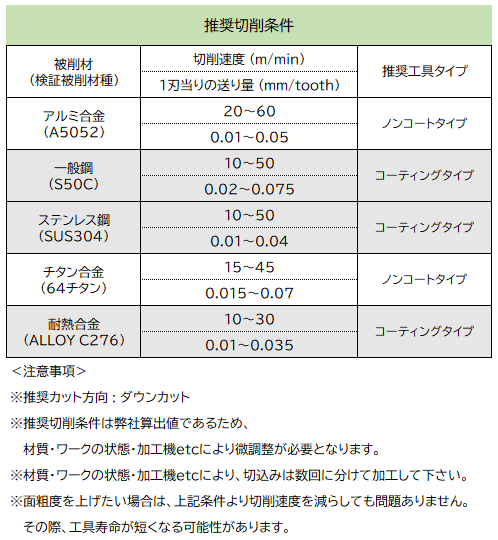

推奨切削条件
| 被削材 (検証被削材種) | 切削速度(m/min) 1刃当りの送り量(mm tooth) | 推奨工具タイプ |
|---|---|---|
| アルミ合金 (A5052) | 20~60 0.01~0.05 | ノンコートタイプ |
| 一般鋼 (S50C) | 10~50 0.02~0.075 | コーティングタイプ |
| ステンレス鋼 (SUS304) | 10~50 0.01~0.04 | コーティングタイプ |
| チタン合金 (64チタン) | 15~45 0.015~0.07 | ノンコートタイプ |
| 耐熱合金 (ALLOY C276) | 10~30 0.01~0.035 | コーティングタイプ |
<注意事項>
※推奨カット方向：ダウンカット
※推奨切削条件は弊社算出値であるため、材質・ワークの状態・加工機etcにより微調整が必要となります。
※材質・ワークの状態・加工機etcにより、切込みは数回に分けて加工して下さい。
※面粗度を上げたい場合は、上記条件より切削速度を減らしても問題ありません。その際、工具寿命が短くなる可能性があります。
