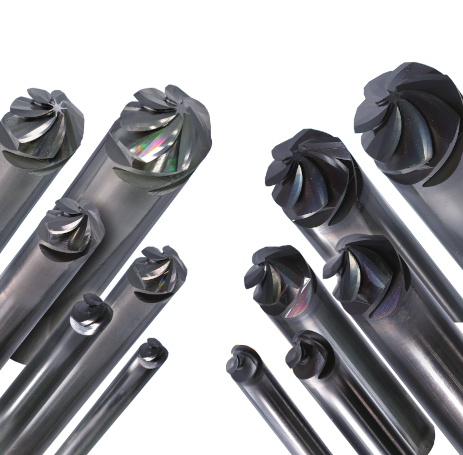

ツイストチャンファーミル
90°超硬オモテ面取り加工用エンドミル
製品ラインナップ
| 型番：ノンコートタイプ | 型番：コーティングタイプ | 先端径 / D | 有効刃長 / K | 刃数 | シャンク径 / DS | 全長 / L |
|---|---|---|---|---|---|---|
| TCM90-3 | TCM90C-3 | 0.5 | 1.25 | 3 | 3 | 40 |
| TCM90-4 | TCM90C-4 | 0.5 | 1.75 | 3 | 4 | 50 |
| TCM90-6 | TCM90C-6 | 0.75 | 2.625 | 5 | 6 | 60 |
| TCM90-8 | TCM90C-8 | 1.25 | 3.375 | 5 | 8 | 60 |
| TCM90-10 | TCM90C-10 | 2.5 | 3.75 | 7 | 10 | 70 |
| TCM90-12 | TCM90C-12 | 2.5 | 4.75 | 7 | 12 | 70 |
| TCM90-10-11S | TCM90C-10-11S | 4 | 3 | 11 | 10 | 70 |
| TCM90-12-11S | TCM90C-12-11S | 4 | 4 | 11 | 12 | 70 |
推奨切削条件
| 被削材 | アルミ合金 | 一般鋼 | ステンレス鋼 | チタン合金 | 耐熱合金 |
|---|---|---|---|---|---|
| シャンク径 | 1刃当りの送り量 (mm/tooth) | 1刃当りの送り量 (mm/tooth) | 1刃当りの送り量 (mm/tooth) | 1刃当りの送り量 (mm/tooth) | 1刃当りの送り量 (mm/tooth) |
| 切削速度(m/min) | 85~175 | 40~90 | 30~60 | 25~55 | 20~45 |
| φ3. / φ4. | 0.01～0.05 | 0.025～0.065 | 0.02～0.06 | 0.025～0.05 | 0.02～0.04 |
| φ6. / φ8. | 0.015～0.055 | 0.02～0.06 | 0.015～0.055 | 0.02～0.055 | 0.01～0.05 |
| φ10. / φ12. | 0.015～0.055 | 0.015～0.055 | 0.01～0.05 | 0.02～0.045 | 0.01～0.035 |
| 切込み面取り量 | ～0.3DS | ～0.15DS | ～0.2DS | ～0.15DS | ～0.15DS |
| 切削速度（m/min） | 150～305 | 100～225 | 90～180 | 75～165 | 65～150 |
| φ10. / φ12.(11S) | ～0.03 | ～0.035 | ～0.03 | ～0.025 | ～0.035 |
| 切込み面取り量 | ～0.2DS | ～0.1DS | ～0.125DS | ～0.1DS | ～0.1DS |
※推奨切削条件は弊社算出値であるため、材質・ワークの状態・加工機etcにより微調整が必要となります。
※推奨カット方向 : ダウンカット
※加工時は、『油性クーラント/水溶性クーラント』 の使用を推奨しております。
※材質・ワークの状態・加工機etcにより、切込は数回に分けて加工して下さい。
※『工具損傷/ビビリ/バリ etc』 の発生を抑制する為、『加工ワークのクランプ/工具の振れ』 に注意して下さい。
※面粗度を上げたい場合は、一刃当りの送り量を低く設定、または切込面取り量を少なく設定して下さい。
※突き加工で穴の面取り加工を行う際は、切削速度を低く設定して下さい。
※突き出し量が長い場合は条件を低く設定して下さい。
推奨タイプ
| アルミ | 一般鋼 | ステンレス鋼 | チタン合金 | 耐熱合金 | |
|---|---|---|---|---|---|
| ノンコーティングタイプ | ◎ | △ | △ | ○ | × |
| コーティングタイプ | ○ | ○ | ◎ | ◎ | ○ |
