アルミ用 超硬R面取りカッター WFM

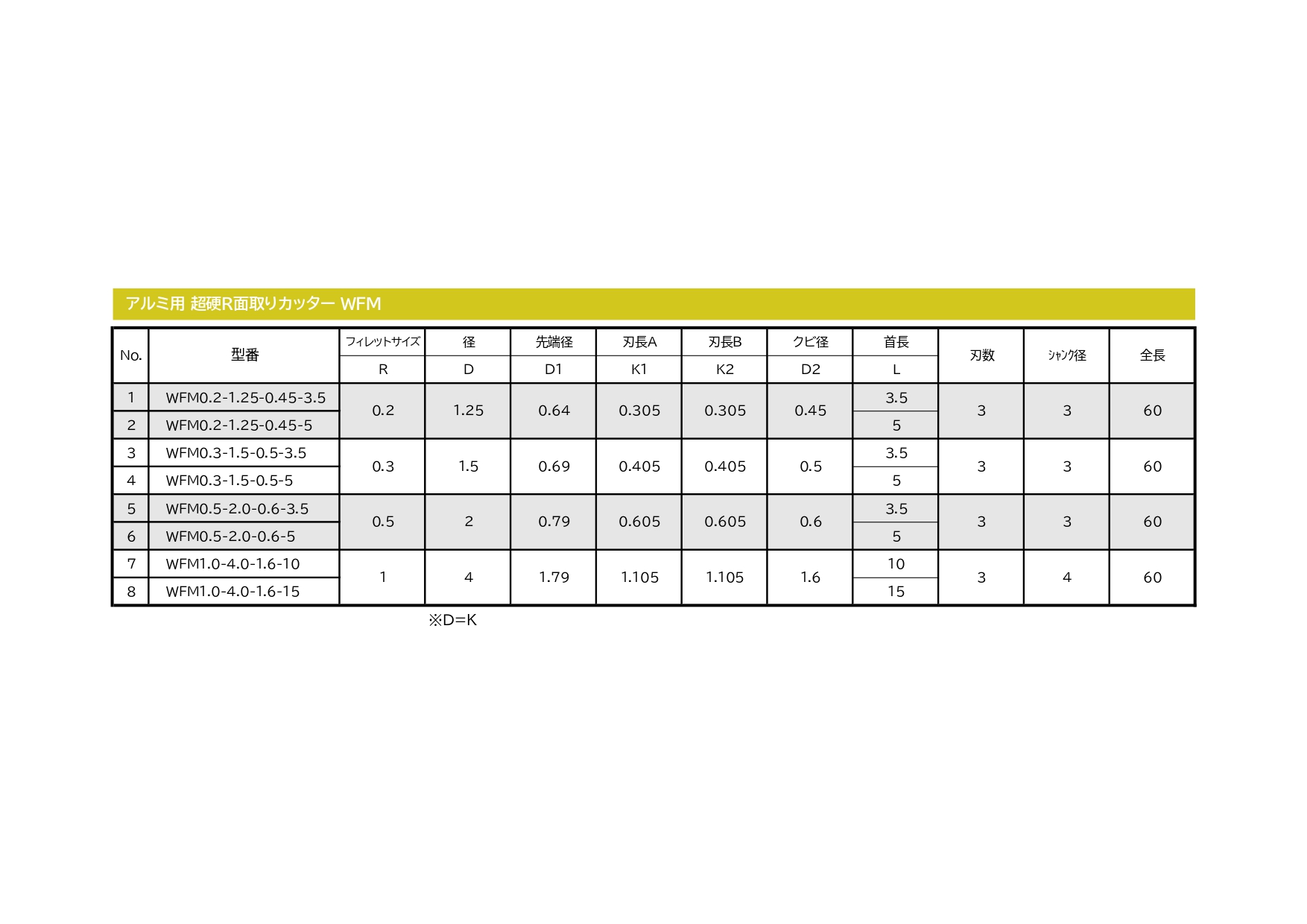

製品ラインナップ

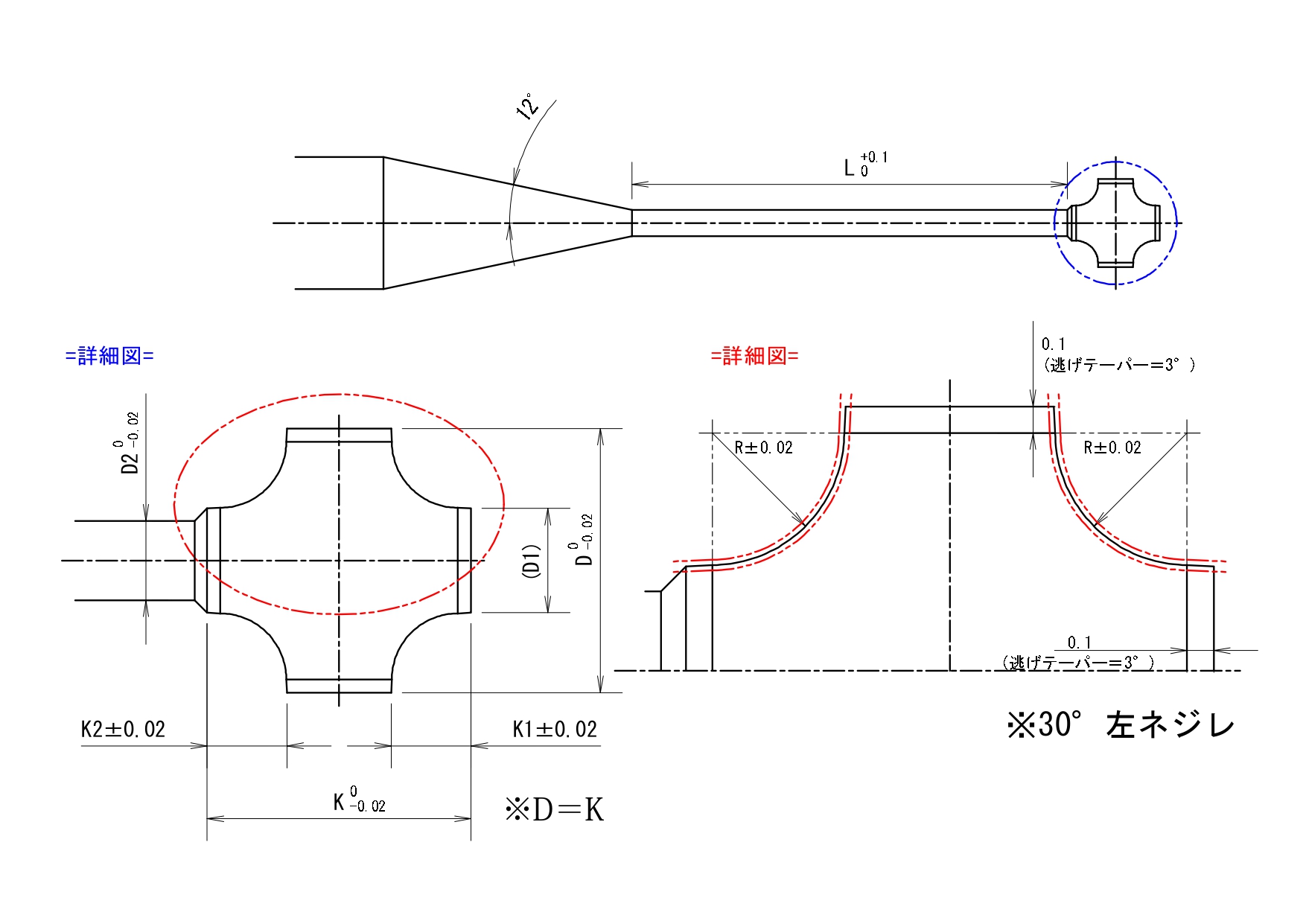

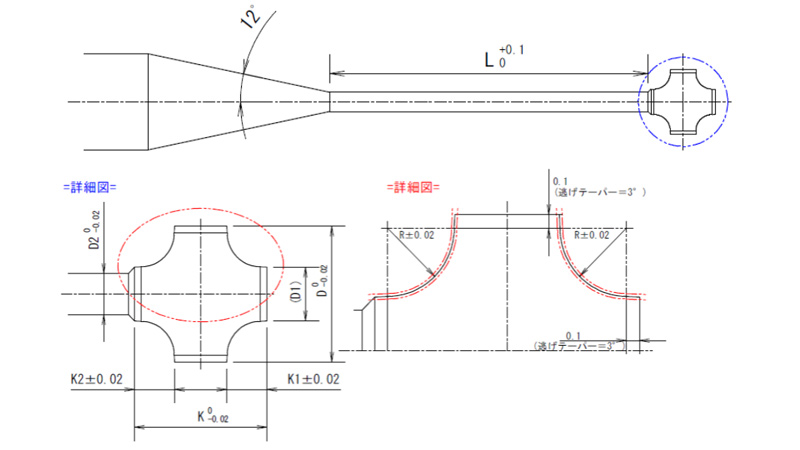

| 項番 | 型番 | Rサイズ／ R | 径／ D | 先端径／ D1 | 刃長A／ K1 | 刃長B／ K2 | クビ径／ D2 | 首長／ L | 刃数 | シャンク径 | 全長 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | WFM0.2-1.25-0.45-3.5 | 0.2 | 1.25 | 0.64 | 0.305 | 0.305 | 0.45 | 3.5 | 3 (左ねじれ) | Φ3 | 60 |
| 2 | WFM0.2-1.25-0.45-5 | 0.2 | 1.25 | 0.64 | 0.305 | 0.305 | 0.45 | 5 | 3 (左ねじれ) | Φ3 | 60 |
| 3 | WFM0.3-1.5-0.5-3.5 | 0.3 | 1.5 | 0.69 | 0.405 | 0.405 | 0.5 | 3.5 | 3 (左ねじれ) | Φ3 | 60 |
| 4 | WFM0.3-1.5-0.5-5 | 0.3 | 1.5 | 0.69 | 0.405 | 0.405 | 0.5 | 5 | 3 (左ねじれ) | Φ3 | 60 |
| 5 | WFM0.5-2.0-0.6-3.5 | 0.5 | 2 | 0.79 | 0.605 | 0.605 | 0.6 | 3.5 | 3 (左ねじれ) | Φ3 | 60 |
| 6 | WFM0.5-2.0-0.6-5 | 0.5 | 2 | 0.79 | 0.605 | 0.605 | 0.6 | 5 | 3 (左ねじれ) | Φ3 | 60 |
| 7 | WFM1.0-4.0-1.6-10 | 1 | 4 | 1.79 | 1.105 | 1.105 | 1.6 | 10 | 3 (左ねじれ) | Φ4 | 60 |
| 8 | WFM1.0-4.0-1.6-15 | 1 | 4 | 1.79 | 1.105 | 1.105 | 1.6 | 15 | 3 (左ねじれ) | Φ4 | 60 |
推奨切削条件 表R
| 項番 | 型番 | 切削速度 (m/min) | 回転数 (min^-1) | 1刃当りの送り量 ( mm/刃 ) | 送り速度 (mm/min) | カット方向 |
|---|---|---|---|---|---|---|
| 1,2 | WFM0.2-1.25-0.45-3.5/5 | 10～17.5 | - | 0.01～0.015 | - | ダウン |
| 3,4 | WFM0.3-1.5-0.5-3.5/5 | 10～17.5 | - | 0.01～0.015 | - | ダウン |
| 5,6 | WFM0.5-2.0-0.6-3.5/5 | 10～17.5 | - | 0.01～0.015 | - | ダウン |
| 7,8 | WFM1.0-4.0-1.6-10/15 | 25～35 | - | 0.01～0.02 | - | ダウン |
推奨切削条件 裏R
| 項番 | 型番 | 切削速度 (m/min) | 回転数 (min^-1) | 1刃当りの送り量 (mm/刃) | 送り速度 (mm/min) | カット方向 |
|---|---|---|---|---|---|---|
| 1,2 | WFM0.2-1.25-0.45-3.5/5 | 15～20 | - | 0.01～0.025 | - | ダウン |
| 3,4 | WFM0.3-1.5-0.5-3.5/5 | 15～20 | - | 0.01～0.025 | - | ダウン |
| 5,6 | WFM0.5-2.0-0.6-3.5/5 | 15～20 | - | 0.01～0.025 | - | ダウン |
| 7,8 | WFM1.0-4.0-1.6-10/15 | 30～40 | - | 0.01～0.025 | - | ダウン |
※弊社算出値のため、ワーク・加工機により調整が必要となる場合があります。
※推奨値より切削条件を高く設定し加工すると面形状に不具合が生じる場合があります。
