外径GT ホルダー
ウラ挽き加工/深溝加工
製品ラインナップ
外径用ホルダー・くし刃型(PCDインサートチップ&ホルダー)カタログダウンロードはこちら
ホルダーの共通化で簡易化と工具費削減！
| 型式 | 寸法/ H1 | 寸法/ H2 | 寸法/ H3 | 寸法/ ｗ | 寸法/ L | 在庫 | 対応インサート | レンチ | クランプねじ |
|---|---|---|---|---|---|---|---|---|---|
| GT-31（すくい付） | 19 | ※16 (15.8) | 3 | 16 | 150 | ● | 外径ウラ挽き－W05R○○GT 外径深溝－ W○○R01GT | T-10 | M4.5 |
※ 深溝チップ装着時、H2 寸法が15.8mm となります。
●：在庫品
△：受注生産品

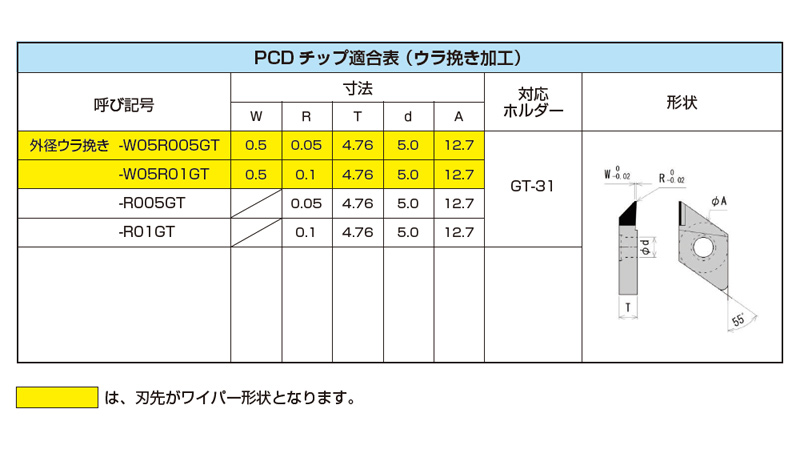

PCDチップ適合表(ウラ挽き加工)

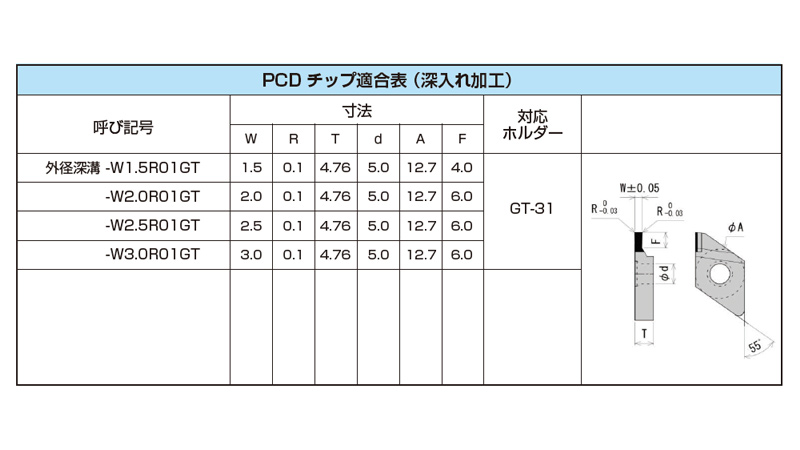

PCDチップ適合表(深入れ加工)
※ 深溝入れチップは、オーダーによる製作も可能です。
お問い合わせ下さい。
